設備簡介

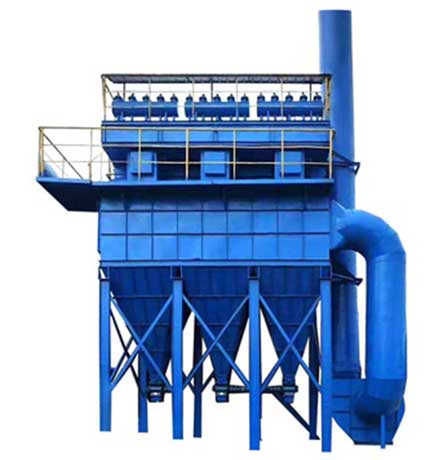

低壓噴吹脈沖袋式除塵器

該除塵器主要由支架、灰斗、過濾室、凈氣室、濾袋、噴吹裝置和控制器等幾部分組成，本除塵器為單元組合式，由 1、2、3、4 個單元規格組成系列。每個單元有 24 排，每排有 12 條濾袋。每個單元有 336 條濾袋，過濾面積 800m2。濾袋的長度為 6 米，直徑為 130mm。濾袋的材質為滌綸針刺氈。

應用范圍	冶金、鑄造、礦山采掘、化工、水泥建材等工業部門
過濾介質	空氣顆粒物，煙氣污染、超細粉塵的空氣等
咨詢電話	400-0089-277

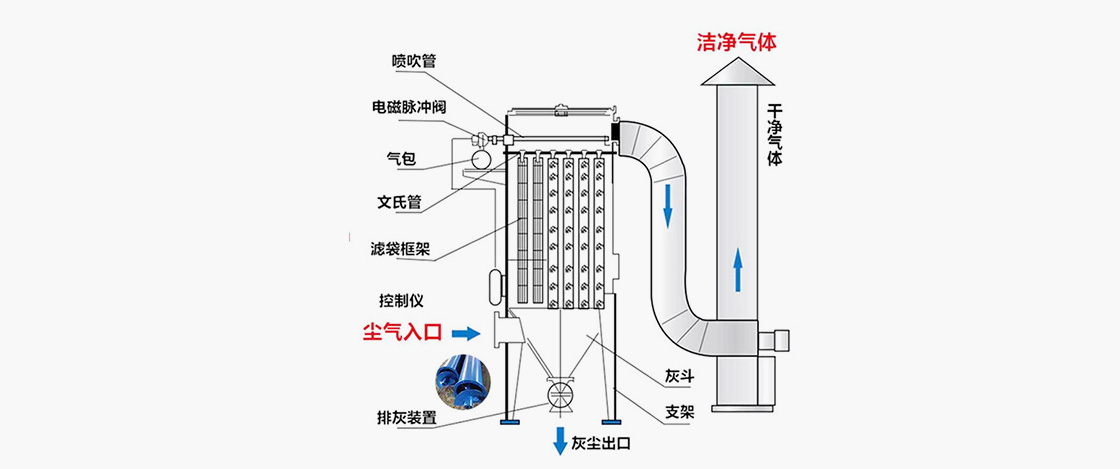

工作原理

含塵氣體進入除塵器后，經導流板把氣流均勻分散引至過濾室內，然后沿濾袋向下流動，并均勻的通過濾袋。這樣在濾袋的下部有一股向下的氣流，與噴吹時粉塵的降落的方向一致，有利于粉塵的沉降，提高了清灰效果

當除塵器的阻力增大時，使噴吹系統的脈沖間隔按一定的間隔縮短，即快噴。阻力小時，脈沖噴吹的間隔加長，即慢噴。這種控制方式使噴吹次數減到最小，這樣可減少動力的消耗。延長濾袋、膜片和電磁閥的使用壽命，提高了除塵器運行的可靠性，還使除塵器阻力、風量和壓縮空氣的消耗趨于平衡。這種除塵器的檢修，管理方便。在除塵器凈氣室的頂部設有蓋板，專門用于濾袋的檢修和更換。

性能優勢

清灰徹底;
采用在線長袋低壓脈沖清灰技術，具有清灰徹底，耗氣量少等優點

結構

噴吹壓力低：

一般 0.25~0.35MPa，清灰能耗大幅下降，進一步提高了布袋的使用壽命。
脈沖控制，具體自動壓差控制清灰和手動操作控制選擇方式

節約

體積小：

壓差顯示功能齊全，調節方便，更節約了耗氣量。
重量輕
占地小
造價低

性能

密封性能好：

結構緊湊，重量輕，占地面積小
大型反吹袋式除塵器相比，在相同的處理風量的情況下，重量占地造價均為后者的 1/3 左右

方便

拆裝方便：

嚴密性好，拆裝方便，袋籠被支撐在花板上，不用設壓緊裝置

技術參數

型號規格		FLZ-800	FLZ-1600	FLZ-2400	FLZ-3200	FLZ-4800
單元數（個）		1	2	3	4	6
濾袋 ( 條 )		336	672	1008	1344	2016
濾袋規格（mm）		Φ130×6000
濾袋材質		滌綸針刺氈
過濾面積（m2）		800	1600	2400	3200	4800
過濾風速（m/min）		1.0
處理風量（m3/h）		48000	96000	144000	192000	240000
設備阻力 (Pa)		800-1500
入口濃度（g/m3）		30-100
除塵效率		>99.5
漏風率		＜3%
脈沖閥	規格	3"淹沒式
脈沖閥	數量	24	48	72	96	144
噴吹時間 ( 秒 )		0.08
噴吹壓力（MPa）		0.20-0.25
耗氣量m3/次·閥門		0.2-0.25
噴吹間隔（秒）		5-20
螺旋電機功率（KW）		2.2	3.5	4.0	5.5	7.5
設備重量（噸）		21	36	52	78	118
